Cum să scoateți în siguranță un cuptor cu microunde și ce să faceți cu piesele

Publicitate

Cuptoarele cu microunde au fost omniprezente în bucătării încă din anii '80, dar mai recent tinkerers intr-un loc mai îndepărtat le-au luat pentru a le recolta pentru piese pentru propriile lor proiecte. Există aici o adevărată mină de aur pentru piese pentru inventatorii de bricolaj de la bricolaj, de la componente de mare putere, care pot fi utilizate pentru a realiza o bobină Tesla, până la piese de bază durabile pentru toate tipurile de Proiecte hobby Arduino 15 mari proiecte Arduino pentru începătoriVă interesează proiectele Arduino, dar nu sunteți sigur de unde să începeți? Aceste proiecte pentru începători vă vor învăța cum să începeți. Citeste mai mult sau Zmeura Pi automatizare la domiciliu Joacă-ți propriul ton de temă când intri în cameră cu zmeura PiAți dorit vreodată să ajungeți acasă la o întâmpinare personală? În acest proiect simplu Raspberry Pi, vom folosi un comutator stuf pentru a declanșa o melodie la deschiderea unei uși. Citeste mai mult .

Din fericire, configurarea generală a cuptorului cu microunde nu s-a schimbat atât de mult de-a lungul anilor, ceea ce face identificarea și îndepărtarea în siguranță a pieselor destul de ușoare. În acest articol vom acoperi eliminarea cuptorului cu microunde în condiții de siguranță și vom arăta câteva idei de proiect pe care diferiți inventatori au venit să le folosească piesele.

Înainte de a începe, trebuie să trecem peste trei puncte importante:

1. Microundele sunt tensiune înaltă Aparate și niciodată nu trebuie scoase la distanță în timpul conectării. Mai mult, convențiile de culoare pentru cablare pot varia de la o țară la alta. Asigurați-vă că știți exact ce priviți!
2. Condensatorul de înaltă tensiune vă poate produce un șoc letal chiar și după cuptorul cu microunde a fost deconectat luni întregi. Vă vom arăta cum descărcați în siguranță aceste condensatoare în acest articol, dar acestea trebuie respectate.
3. Magnetronul din interiorul unui cuptor cu microunde poate conține oxid de beriliu în izolatoarele lor ceramice care poate fi fatal dacă ajunge în plămâni. Pur și simplu îndepărtarea este sigură, dar nu încercați niciodată să vă distrageți. Nu merita!

De fiecare dată când înțelegi cu bună putere, este pe riscul propriu și potențial mortal. Pe scurt, fiți în siguranță! Trăiește-te în altă zi! Acum, cu acest lucru, să începem.

Cuptor cu microunde

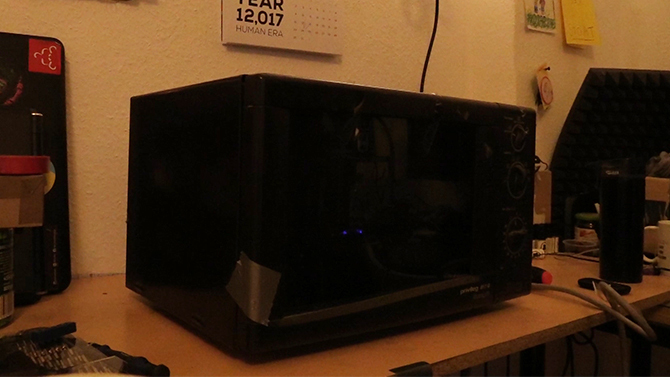

Primul pas este găsirea cuptorului cu microunde. Poate aveți unul vechi care a fost înlocuit - în cazul meu, vecinii mei au scăpat de ai lor și l-au lăsat în casa noastră de scări. Este demn de remarcat faptul că acest demontare nu este potrivit pentru microunde invertoare întrucât funcționează diferit.

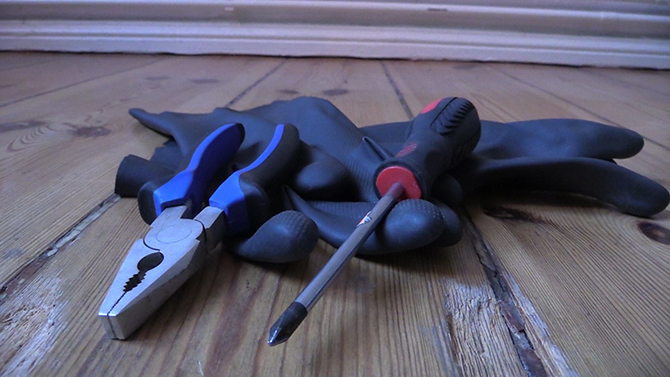

Nu aveți nevoie de multe instrumente pentru acest demontare, deși cu diferite modele de microunde, acestea pot varia. Am considerat că acest lucru este suficient:

• Șurubelniță Phillips cu mâner izolat.
• Cleste cu mânere izolate.
• Mănuși de lucru rezistente la izolație.

Am descoperit că mănușile serveau un dublu scop aici: pe lângă faptul că mă protejau, erau o barieră frumoasă între mâinile mele și anii acumulați de murdărie în carcasa cu microunde. De asemenea, mi s-a părut la îndemână să am lângă mine un mic vas pentru a depozita toate șuruburile.

Înainte de a începe, verificați cazul pentru a vedea dacă are informații utile pe acesta. Multe microunde au diagrame de circuite complete disponibile pentru a descărca online, care sunt o modalitate excelentă de a afla despre proiectarea circuitului, așa că asigurați-vă că notați numerele de model pe care le găsiți. Pentru mai multe informații despre învățarea electronicelor DIY, consultați acest lucru resursă grozavă Începeți pe proiecte electronice de bricolaj cu aceste site-uri de învățareConstruirea ideilor noastre geeky nu a fost niciodată atât de ușoară. Acum este timpul să învățați electronice de bricolaj, iar acestea sunt resursele noastre de top recomandate pentru a face exact asta. Citeste mai mult .

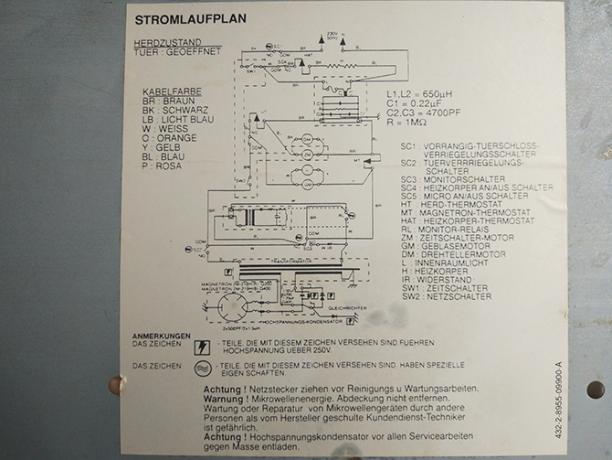

În acest caz, producătorul a pus cu drag o diagramă a electronicelor interne pe spatele carcasei

În cazul în care aveți nevoie de un memento în curând, nu trebuie să înțelegeți limba germană pentru a ști că ceva cu „Achtung” și „Warnung” pe acesta ar putea fi periculos!

Înșurubați aici, înșurubați acolo

Verificați dacă microunde este deconectat.

Verificați din nou.

Sunt serios. Verifica. Putem aștepta.

Acum începeți prin scoaterea tuturor șuruburilor pe care le puteți vedea pe carcasa exterioară. Este posibil să descoperiți că partea superioară a carcasei poate fi îndepărtată mai întâi cu șuruburile din jurul marginilor oferite acces suficient pentru a recolta piesele fără a le îndepărta în totalitate, deși unele modele mai greu de întrerupt alții.

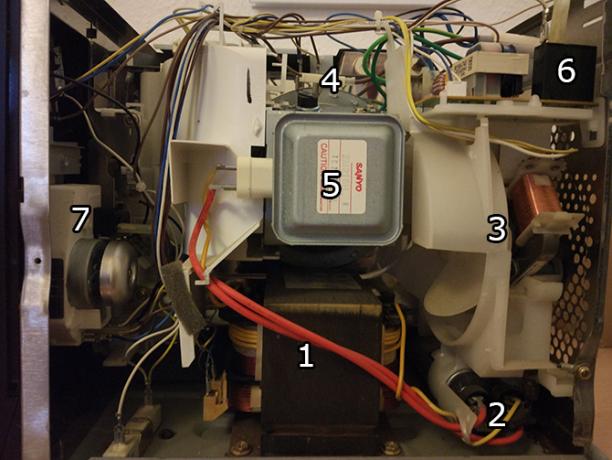

Odată ce carcasa exterioară este oprită, ar trebui să poți vedea componentele. În timp ce aspectul poate varia, aproape toate microundele au același set de părți fundamentale.

1. Transformator (denumit în general MOT).
2. Condensator de înaltă tensiune.
3. Ventilator.
4. Termostat compact de mare capacitate (componentă circulară neagră mică).
5. Magnetron.
6. Releu.
7. Panoul frontal.

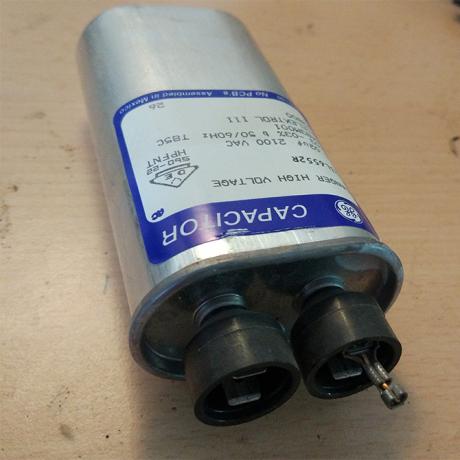

Primul lucru care trebuie localizat este condensatorul. În acest model este parte a ansamblului ventilator, deși acest lucru poate varia. Nu face atinge contactele condensatorului în orice circumstanțe! În cazul în care imaginea de mai sus nu este clară, aceasta este ceea ce căutați:

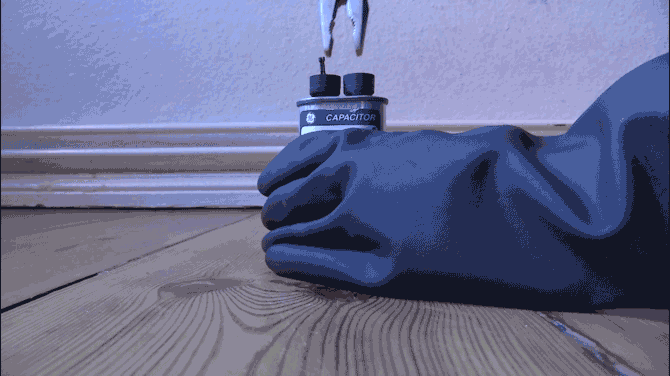

Dacă este posibil, ar trebui să descărcați condensatorul înainte de demontare. În acest caz, condensatorul a fost încorporat în ansamblul ventilatorului, deci a necesitat scoaterea înainte de descărcare. În timp ce purtați mănușile și țineți mânerul izolat, folosiți șurubelnița sau cleștele pentru a scurta ambele contacte ale condensatorului. Țineți-o acolo câteva momente, asigurându-vă că atinge cu siguranță ambele contacte. Este posibil să vedeți un flash sau să auziți un pop tare când se întâmplă așa că fiți pregătiți!

Magnetron, Treceți-vă!

Magnetronii pot fi incredibil de periculoși, în timp ce protejați radiațiile atunci când nu sunt alimentate, izolatorii ceramici pot conține oxid de beriliu, care poate fi fatal atunci când inhalați. Dacă Magneto este inamicul X-Men Dacă cei X-Men trăiau în vremuri medievaleDacă X-Men ar exista în epoca medievală, ar fi ei aruncați ca demoni sau vrăjitoare? Sau poate că unii dintre ei ar fi închinați ca ființe magice? Un lider ar apărea printre ei? Ilustratorul Nate Hallinan ... Citeste mai mult , magnetronul este inamicul tuturor plămânilor de pretutindeni.

Îl vom scoate cu atenție din carcasă, dar numai pentru a obține acces la șuruburile care țin transformatorul în poziție. Dacă puteți scoate transformatorul fără a îndepărta magnetronul, lasă-l acolo unde este.

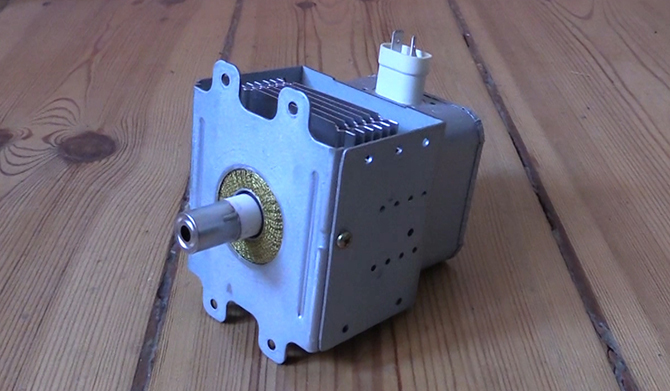

Majoritatea magnetronilor arată astfel și sunt atașate la carcasa principală cu microunde cu patru șuruburi. Îndepărtați-l cu grijă, înfășurați-l și puneți-l deoparte pentru a fi aruncat în siguranță mai târziu.

Timpul transformatorului

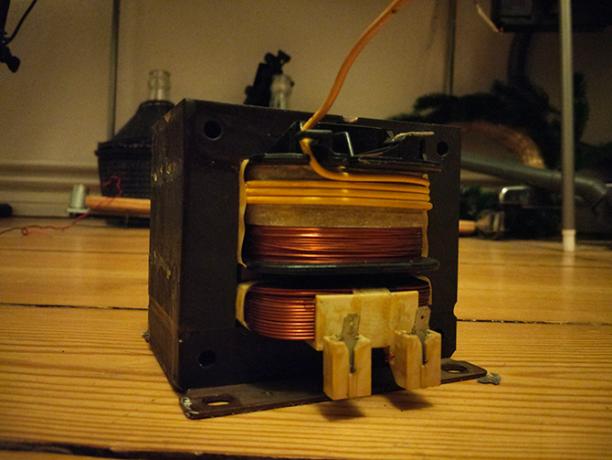

Transformatorul de înaltă tensiune (cunoscut în mod obișnuit ca transformator de cuptor cu microunde, sau MOT) este adevăratul premiu în acest demontare. MOT-ul preia rețeaua de curent alternativ (240v aici, poate este diferit pentru tine) în bobina primară și prin pași de inducție electromagnetică care se aprind astfel încât între 1.800 și 2.800 de volți să iasă din secundar bobina. Cu cât mai multe înfășurări aveți pe secundar, cu atât tensiunea este mai mare și mai mică amperiile și invers.

Transformatoarele de înaltă tensiune pot fi articole costisitoare pentru a fi cumpărate pentru hobby sau DIY, dar cu o modificare atentă, MOT-urile pot fi utilizate pentru a oferi o gamă ridicată de cerințe de putere diferite.

MOT-ul este greu, așa că este aproape întotdeauna atașat la partea inferioară a carcasei prin două sau patru șuruburi. Scoateți cu atenție firele și șuruburile și scoateți-vă premiul.

Există mai multe proiecte fantastice pe care le puteți face cu această bestie, pe care le vom trece mai târziu în acest articol.

Striparea odihnei

Acum că aveți componentele mai mari, îndepărtați încet orice altceva bucată cu bucată. S-ar putea să-ți fie mai ușor lucru pe care l-am făcut dacă înlăturați toate cablurile mai întâi.

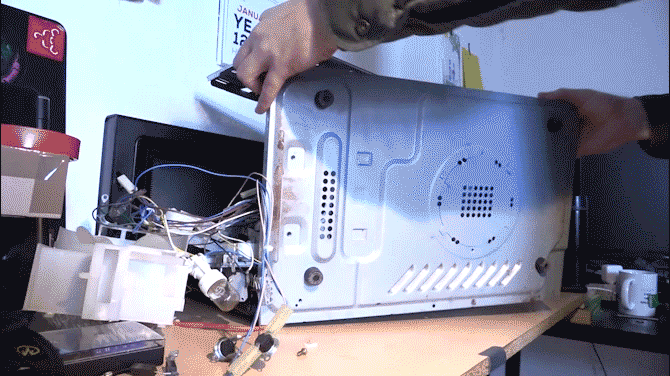

Nu uitați să scoateți panoul de jos pentru a scoate motorul cu placa turnantă!

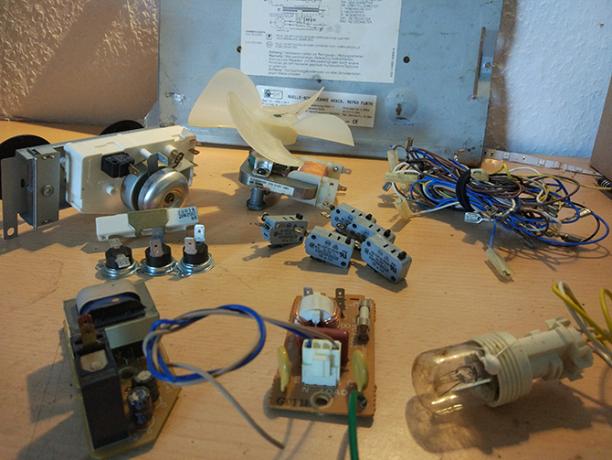

După ce aveți totul afară, ar trebui să aveți destul de multă colecție de componente:

În funcție de cât de modern este cuptorul dvs. cu microunde poate varia puțin. În acest caz, am ieșit cu:

• 1 x Putere motor 240v AC cu ventilator.
• 1 x 240v motor angrenat de la placa turnantă.
• 1 x bec mic de 240v cu montare.
• 5 x comutatoare micro.
• 3 x comutatoare termostatice de înaltă tensiune.
• 1 x 20 w 20 ohm rezistor.
• 1 x element de încălzire electrică (acest cuptor cu microunde are funcție de grătar).
• 1 x releu 12v.
• 1 x 240AC la 12v transformator.
• 1 x Transformator de înaltă tensiune.
• Diferite bucăți de sârmă nominală de înaltă tensiune și rețeaua de alimentare.

Alături de aceste lucruri, am mai asortat rezistențe mai mici, diode, condensatoare și un inductor.

Am dezbrăcat și panoul frontal al cuptorului cu microunde ca o bucată. Acesta conține un motor pentru cronometru împreună cu alte două micro-comutatoare. Această unitate este deja conținută și compactă și poate fi folosită în alt mod, după cum veți vedea mai târziu.

Acum că aveți tot ce aveți nevoie, adunați piesele pe care nu le veți păstra pentru eliminare. O modalitate practică de a face acest lucru este să reasamblați carcasa exterioară cu magnetronul din interiorul acesteia, iar apoi să duceți întreaga unitate la centrul local de reciclare pentru eliminarea în condiții de siguranță. Locurile diferite au reguli diferite pentru eliminarea aparatului, asigurați-vă că respectați regulile și reglementările locale.

Acum ce?

Acum avem toate aceste părți, ce să facem cu ele? Unele dintre ele sunt destul de specializate și vor fi necesare doar în situații destul de specifice. Unele dintre ele însă pot fi folosite aici și acum.

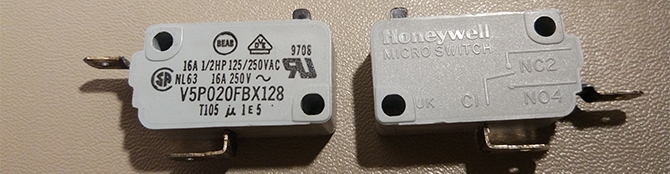

Micro-comutatoarele pe care le-am scărpinat sunt de obicei deschise momentan (NU), închise în mod normal (NC) sau întrerupătoarele selectate cu o valoare de până la 16A 250v (amintiți-vă, dvs. pot varia în funcție de țara dvs.).

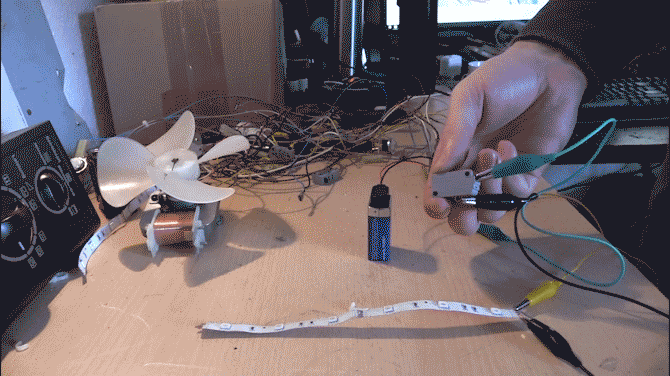

Deși sunt capabili de tensiuni ridicate, se vor descurca perfect și pentru proiecte la scară mai mică, deoarece acestea sunt Încărcate cu arcuri, ele puteau fi ușor montate pe ramele ușilor și ferestrelor, în loc de comutatoare cu stuf ca parte a unui bricolaj sistem de securitate la domiciliu Construiește-ți propriul sistem de securitate casnică DIY cu mesagerie textConstruirea unui sistem de securitate DIY cu un Arduino este o modalitate excelentă de a afla mai multe despre tehnologie, deci de ce să nu creezi un sistem de securitate care să trimită un mesaj text când detectează mișcare? Citeste mai mult . Dacă sunteți nou în lucrul cu microcontrolere, acestea funcționează perfect și în Arduino proiecte pentru începători Programare Arduino pentru începători: Tutorial de proiectare a controlorului semaforuluiConstruirea unui controlor de semafor Arduino vă ajută să dezvolți abilități de codare de bază! Vă începem. Citeste mai mult .

Ca bonus suplimentar, am descoperit că cablarea salvată se potrivește perfect în găurile de pe o pană de pâine.

Mesaj retransmis

Am acoperit utilizarea Relee 5v Noțiuni introductive cu GPIO pe o zmeură PiDacă deși Arduino a fost mișto, abia așteptați să vă puneți mâna pe un Zmeură Pi - aceste lucruri sunt uimitoare. Pe lângă faptul că sunt un computer complet funcțional, acestea au și ... Citeste mai mult cu microcontrolere înainte și aceleași principii pot fi aplicate și releului pe care l-am salvat.

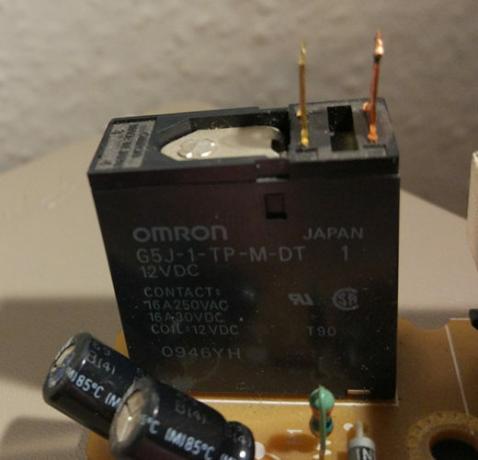

Releul pe care l-am dezbrăcat de la cuptorul cu microunde specifică o bobină de 12v, deși multe relee funcționează la o tensiune mai mică. Releul pe care l-am dezbrăcat în acest caz funcționează perfect cu doar 9v, ceea ce îl face ca releul perfect să fie utilizat într-un microcontroller proiect, și din moment ce releul de aici este capabil să preia până la 250v 16A ar fi capabil să susțină utilizarea în aproape orice automatizare casnică setare.

Puteți găsi fișe tehnice pentru majoritatea componentelor, căutând numărul de marcă și model.

Contribuabil instrucțiunile homunkoloss a furnizat un ghid simplu pentru conectarea unui releu de 12v la un Arduino.

Fanul

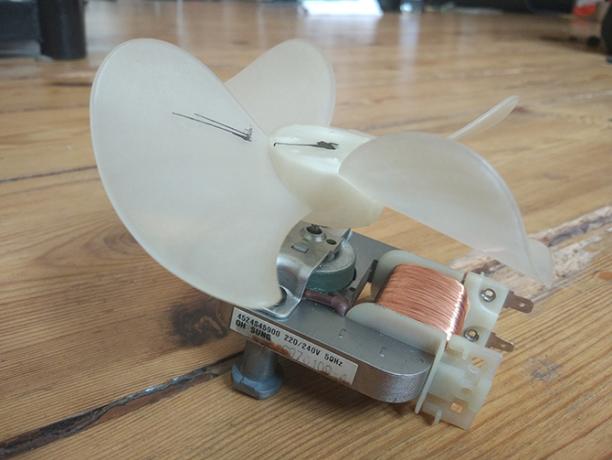

Motorul atașat la ventilator este un motor cu pol, care funcționează la 240v AC. Are avantajul de a fi foarte puternic, rămânând destul de liniștit.

Acest lucru îl face perfect pentru a fi folosit ca ventilator de extractie a fumului casnic, ceea ce ar trebui să aibă toți cei care dețin un fier de lipit.

Modificând acest design de John Ward pentru a folosi ventilatorul, puteți crea un extractor puternic cu un buget redus.

John a estimat că această construcție a costat 75 de lire sterline, deși fără costul suplimentar al fanului și cu o reutilizare inteligentă a altor piese zgâriate, acesta este proiectul de bricolaj perfect (și sănătos).

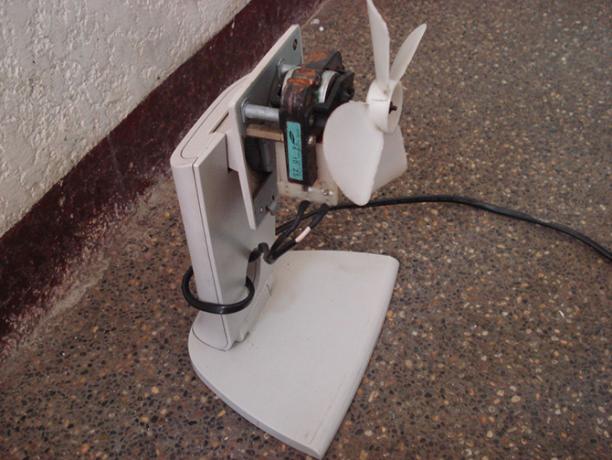

Ai putea desigur folosi ventilatorul pentru a face, bine, un fan! Instrucțiunile utilizatorului profpat au atașat ventilatorul de la un cuptor cu microunde vechi la un suport de monitor vechi pentru a face un aspect robust ventilator de birou nu costa absolut nimic!

Panoul frontal

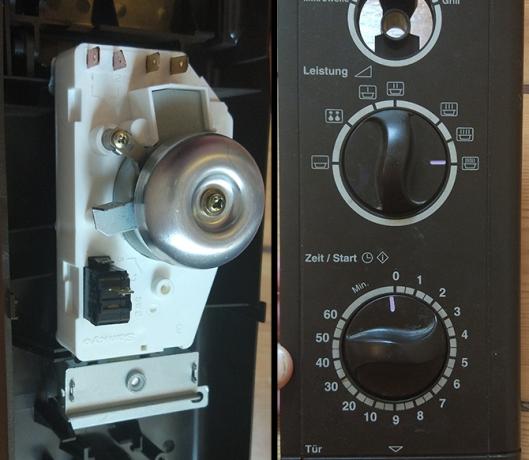

Panoul frontal al cuptorului cu microunde de mai sus a fost unul dintre modelele mai vechi cu un motor care conta în jos înainte de a opri micro-întrerupătorul, deși al tău poate avea un ecran digital mai nou. Această unitate poate fi folosită la fel ca un contor de contorizare - perfect pentru a vă reaminti să vă ridicați și să vă întindeți după o perioadă în fața computerului!

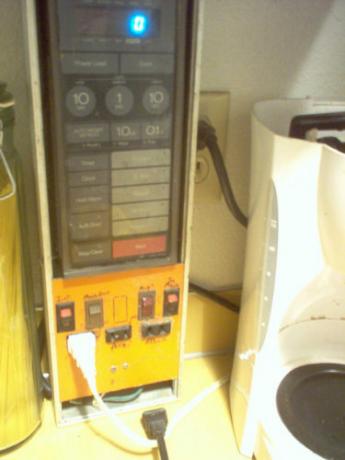

Micro-comutatorul intern poate fi, de asemenea, utilizat pentru a controla un aparat. Utilizatorul de instrucțiuni Koil_1 a folosit un cronometru digital pentru a crea un dispozitiv multiplu cronometru de închidere.

Porniți puterea

Motorul cu placă turnantă într-un cuptor cu microunde este orientat să se deplaseze foarte lent de la o sursă de curent alternativ. Aceasta înseamnă că motorul cu cuplu mare este capabil să genereze putere atunci când este rotit manual. Într-un proiect minunat de simplu, utilizatorul de instrucțiuni ahmedebeed555 a creat un Încărcător de telefon cu manivelă folosind pe lângă nicio piesă!

MOT Timp

Mai devreme în articol am menționat că MOT-ul a fost partea cea mai valoroasă pentru a scăpa de la un cuptor cu microunde, iar o căutare rapidă pe Google va dezvălui de ce. Aceste transformatoare au fost redistribuite pentru a crea multe ciudate, neplăcute și, uneori, periculoase invenții - totul, de la arcuri electrice de casă, până la turnătoriile de topire a metalelor, la spot și sudare Mașini.

Inventator YouTube Grant Thompson are o serie de videoclipuri care acoperă cea mai mare parte a acestor proiecte și, în timp ce toate sunt idei nemaipomenite, videoclipurile sale sunt pornite crearea unui sudor ARC de casă oferă instrucțiuni clare despre cum să-ți configurați propria sudură pe un mic buget.

Totul într-o zi

Acest articol a cuprins doar câteva lucruri pe care le puteți face dintr-un cuptor cu microunde vechi care nu mai are nevoie și chiar și părțile mai mici care nu au nici o utilizare imediată sunt mai multe lucruri în setul de instrumente pentru viitor proiecte. Eșaptarea și refacerea aparatelor vechi este o modalitate excelentă de a învăța despre electronică și reducerea cantității de deșeuri pe care le producem.

Înainte de a pleca, încă o dată: folosiți întotdeauna prudență atunci când lucrați cu electronice de mare putere. Asigurați-vă că luați măsuri de precauție adecvate și folosiți echipament de protecție acolo unde este cazul!

Ați făcut invenții uimitoare din piese cu microunde înfășurate? Ați scos alte aparate și v-ați creat propriile mașini noi? Spuneți-ne în secțiunea de comentarii de mai jos!
