După ce mi-am petrecut primii ani ca inginer de iluminat, iar mai târziu ani ca tehnician în centrul de date, am fost a dezvoltat o afecțiune anormală pentru hardware-ul de toate tipurile montat pe cremalier - așa că construirea propriului meu carcasă a fost un rack evident începător prelucrarea lemnului Prelucrarea lemnului pentru începători: 5 abilități pe care trebuie să le știiMulți oameni se ferește de proiectele de prelucrare a lemnului pur și simplu pentru că nu au mai făcut-o până acum. Iată o serie de cele mai importante 5 abilități de prelucrare a lemnului pentru a vă ajuta să începeți. Citeste mai mult proiect.

Nu aveți nevoie de multă pricepere pentru a face ceva care să fie funcțional, dar dacă sunteți pe gardul de ce ați dori chiar un caz de raft, iată câteva motive de luat în considerare.

• Organizare: Construirea unui dulap în jurul carcasei computerului vă oferă o posibilitate vastă de a ascunde cablurile și alte dezinvolturi generale. Dacă sunteți într-adevăr încurcat, veți găsi o modalitate de a vă face mai rau, dar în general, rafturile sunt mai ușor de aranjat și o varietate de echipamente vă pot ajuta în sarcină. Dacă aveți nevoie să transportați multe echipamente în mod regulat, este posibil să găsiți înglobarea acestuia într-un suport.
  instagram viewer
• Personalizare: Sigur, puteți cumpăra rafturi în afara raftului pentru echipamentul dvs., dar nu este la fel de satisfăcător sau atât de personalizabil ca să vă construiți. Adăugați mânere pe lateral și roți pe bază; lăsați părțile deschise sau închise; acoperiți carcasa cu covor și adăugați câteva colțuri bilă pentru durabilitate; depinde de tine. Companii întregi există pentru a servi piața „accesoriilor rack”!
• Sistem modular: Rack-urile sunt modulare, cu standarde care dictează lățimea (19 inci) și înălțimea (măsurată în unități rack, sau doar „U”) ale dispozitivelor raftabile. Serverele Slimline pot fi subțiri ca 1U; în timp ce un caz conceput pentru a găzdui o placă grafică modernă de dimensiuni complete ar fi de 4U. 4U are 7 cm înălțime. Puteți cumpăra panouri pentru cabluri sau panouri necompletate pentru a completa golurile, rafturile pentru a conține componente non-standard sau un suport VESA pentru un monitor mic. Puteți reorganiza setul de rack, puteți schimba un dispozitiv cu altceva: totul se potrivește, pentru că este construit la un singur standard. Și dacă vă plictisiți sau îi întreceți raftul actual, puteți să faceți upgrade la unul mai bun și să refolosiți totul.
• Mai multe calculatoare: Dacă stai cu câteva turnuri de birou în jurul picioarelor, iei în considerare trecerea lor în locurile de montare pe raft; vor arăta mult mai frumos montate pe orizontală și stivuite, la fel cum veți găsi stive de servere îngrijite perfect într-un centru de date.

Pe dezavantaj, În general, echipamentul cu rack nu este ieftin. După cum discuta Kannon în ghidul său pentru construirea unui PC de jocuri din piese server Cum să construiți un PC pentru jocuri cu 8 nuclee din piese de server ieftineDoriți un computer pentru jocuri sau editare video cu procesoare Intel Xeon duble pentru sub 200 USD? Piesele sunt acolo, dar găsirea și asamblarea lor s-ar putea dovedi dificil. Citeste mai mult , tu ar putea să fii capabil să găsești o afacere atunci când colegiul tău local elimină inventarul vechi sau scurge licitațiile eBay (am găsit un monitor și o tastatură de 17 ″ pentru aproximativ 15 USD!) - dar, în general, cel mai ieftin carcasă de rack va costa mai mult decât cel mai ieftin carcasă de turn convențională, iar o bandă cu priză montată pe un rack va costa mai mult decât un standard unu.

Convins? Să o facem.

Rosewill 4U șasiu pentru server / carcasă pentru server / casă pentru raft, carcasă pentru computer cu suport pentru rafturi metalice cu 8 golfuri și 4 fani preinstalate (RSV-R4000)Rosewill 4U șasiu pentru server / carcasă pentru server / casă pentru raft, carcasă pentru computer cu suport pentru rafturi metalice cu 8 golfuri și 4 fani preinstalate (RSV-R4000) Cumpărați acum pe Amazon

Notă: Voi trece între măsurători imperiale și metrice în diferite puncte, pentru că sunt britanic și ne place să facem asta.

Proiecta

Există câteva modele de bază pentru a construi un rack. Primul este un design de cadru deschis, care lasă opțiunea deschisă pentru a acoperi ulterior părțile laterale, dacă doriți. Al doilea este construit direct din panouri puternice, groase din lemn - MDF sau placaj. Al treilea este mai tipic în cazurile de zbor cu echipamente audio, cu panouri subțiri din plastic și blocuri de conector modulare.

Am optat pentru primul design; un cadru deschis, dar cu planuri de a acoperi unele dintre părți cu placaj subțire și covor difuzor mai târziu. Am ales acest lucru pentru a-l menține ușor, dar puternic, dar și pentru că am vrut să las posibil partea superioară a cadrului deschisă pentru ca un proiector să-l scoată. Niciuna dintre opțiunile disponibile comercial nu părea să ofere acest lucru. Acestea sunt zgârieturile de pui de la care am început, dar ignoră măsurătorile.

Puteți înceta să râdeți acum. Recunosc, am încercat să îmi fac designul SketchUp Proiectare 3D pentru viața de zi cu zi: Cum să planifici un proiect de bricolaj pentru casă cu SketchupEfectuarea unui proiect de îmbunătățire a locuinței pe cont propriu nu este întotdeauna o problemă simplă. Uneori pare destul de simplu când începeți, dar înainte să îl știți, vă dați seama că, dacă tocmai ați luat ... Citeste mai mult , dar a eșuat mizerabil, pe măsură ce mi-am dat seama ce curbă de învățare abruptă a avut. În cele din urmă, am modificat măsurătorile pe măsură ce am mers și nu am avut o schemă exactă din care să lucrez. Dacă doriți să lucrați din planuri actuale, vă sugerez în schimb TinkerCAD - un modelator online gratuit gratuit (deși proiectat pentru imprimarea 3D).

Principalele mele cerințe au fost:

• 12U inaltime. Aceasta urma să găzduiască un computer 4U, un sertar 3 sau 4U pentru depozitare și o tavă cu înălțimea reglabilă pe care va fi amplasat un proiector.
• Adâncimea de cel puțin aproximativ 500 mm, pentru a se potrivi cu cutia ATX pe care am cumpărat-o, plus o cameră cu wiggle pentru cabluri.
• Șinele atât din spate, cât și din față (este posibil să doriți doar ca o parte să aibă șine raftabile, fără a avea nevoie de acces în partea din spate).

În oricare dintre modele, va trebui, de asemenea, să cumpărați șinele pentru rafturi, care se atașează la cadru. Veți găsi rafturi pe Amazon sau eBay - așteptați să plătiți in jur de 20 $ pentru o pereche de șine 12U. Echipamentul cu rafturi apoi se fixează direct pe aceste șine, direct sau cu „Nuci de cușcă”.

Constructie

Întrucât nu intenționez să supraîncărc o cantitate imensă de greutate în suport, am decis că lemnul moale cu pătrat de 34 mm este suficient pentru cadru. Este posibil să aveți nevoie de o grosime mai mare în funcție de utilizarea finală, dar, desigur, va ajunge mai greu. Pentru un rack de server mai înalt care nu este portabil, standardul 2 × 4 ar fi cel mai bine.

Veți avea, de asemenea, nevoie de câteva instrumente de bază pentru prelucrarea lemnului, dar pentru un cadru de bază singurul instrument pe care este posibil să nu îl aveți deja este un Kreg Jig. Acestea sunt truse ieftine, prietenoase pentru începători, pentru realizarea unor articulații extrem de puternice de gaură de buzunar și recomand să obțineți unul dacă doriți un finisaj profesional și articulații de bună calitate, în timp ce lipsesc complet de abilități de prelucrare a lemnului (așa cum sunt eu) a.m).

Kreg Jig R3 Sistem de găuri de buzunarKreg Jig R3 Sistem de găuri de buzunar Cumpărați acum pe Amazon

Consultați scurtul videoclip de mai jos pentru a afla cum să utilizați un Kreg Jig. De asemenea, va trebui să cumpărați câteva șuruburi Kreg de 2 ″.

Începeți prin a tăia 4 bucăți de colț vertical. Acestea ar trebui să fie lungimea șinelor de raft, plus de două ori grosimea lemnului (pentru suporturile de sus și de jos), la care se adaugă câțiva milimetri de spațiu.

Tăiați suporturile centrale pentru părțile raftate de lângă. Deoarece toate echipamentele cu raft au o lățime de 19 ″, acestea vor să fie doar puțin mai mari de 19 ″. Aceasta nu trebuie să fie perfectă - echipamentele pentru rafturi sunt proiectate cu o cameră mică pentru orificiile șuruburilor, deși, evident, prea scurt sau prea mare dintr-un decalaj nu va funcționa.

Rețineți că, dacă doriți să adăugați covor mai târziu, probabil că veți dori să îl trageți sub șinele raftului, deci ar trebui să adăugați și câțiva milimetri pentru asta. Am ajuns cu 493 mm (~ 19,4 inci) peste. Tăiați pe partea mare dacă nu sunteți sigur - puteți oricând să o tăiați în jos.

Folosiți Kreg Jig pentru a le alătura pe piesele laterale verticale, formând un suport față și spate. Lemnul pe care l-am folosit este puțin prea subțire pentru a folosi două găuri de buzunar una lângă alta, așa că, în schimb, am găurit găurile din colțurile opuse ale lemnului (este important să folosesc două găuri sau îmbinarea se va învârti).

În acest moment, am mers înainte și am înșurubat șinele rack pentru a testa potrivirea cu carcasa serverului meu 4U. Pentru utilizarea grea, veți dori să fixați șinele pe cadru folosind „piulițe” - acestea au dinți care se blochează în exterior și șuruburile se înșurubează în ele.

Satisfăcut, m-am mutat pe părțile laterale ale cubului. Pentru acestea, 450mm părea o lungime bună pentru a închide complet computerul și a lăsa suficient în spate pentru ca cablurile să nu se stingă. Această lungime va fi însă determinată de propriul echipament - unele servere au o adâncime de 32 ″.

Odată ce acestea sunt înșurubate, raftul cu cadru deschis este suficient de bun pentru a-l numi pe zi, deși s-ar putea să doriți să îl pătați mai întâi. Am fost pregătit să desfac toate lucrurile și să decid că am nevoie de lemn mai gros, dar chiar și cu rășinoase pătrate de doar 34 mm, este extrem de solid și gata pentru echipament.

Mânerele raftului au fost pentru mine, deoarece voiam să fie oarecum portabil. Totuși, lemnul de 34 mm pe care l-am folosit pentru cadru nu a fost suficient de larg pentru șuruburile de pe mânere, așa că am tăiat unele Lungimi de 450 mm de MDF gros de 18 mm și au folosit din nou găuri de buzunar pentru a le fixa la mijlocul părților laterale cadru. Mențineți la mijloc pentru a evita despicarea MDF.

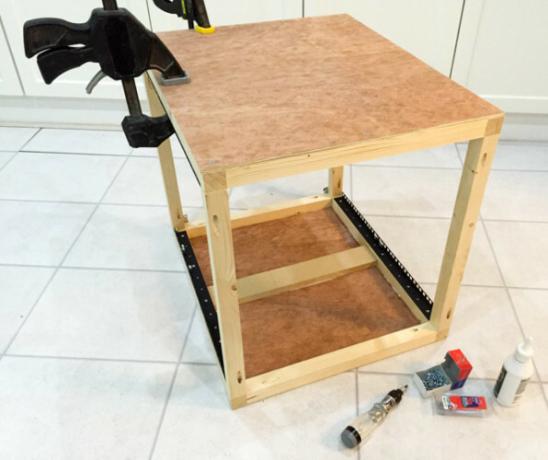

Pentru a acoperi părțile laterale, folosiți un ferăstrău de masă, ferăstrău circular sau puzzle (ferăstrăul de masă fiind cel mai ușor, dar cel mai scump și un instrument voluminos de a avea) pentru a tăia niște placaj subțire la dimensiuni (subțire este bine - nu vor lua nicio greutate). De asemenea, este posibil să aveți posibilitatea ca magazinul dvs. local de bricolaj să taie totul pentru dvs. Am folosit atât lipici din lemn cât și câteva șuruburi pentru a le fixa pe părțile laterale ale cadrului. De asemenea, poate doriți să acoperiți partea superioară și inferioară.

Pur pentru estetică, am îndepărtat șinele și am vopsit totul vopsit cu un singur strat dur de negru, apoi am acoperit rama și părțile laterale cu un „covor dulap cu boxe”. Utilizați un adeziv puternic pentru covoare pentru acest lucru.

În cele din urmă, am marcat găuri pentru mânerele cremalierei și am găurit mici găuri pilot pentru șuruburi. Acest lucru este deosebit de important în cazul MDF, care este atât de dens încât se va despica ușor fără găuri pilot. Am adăugat, de asemenea, câteva roți mici, deși acestea ar trebui să fie înlocuite cu cele mai grele la un moment dat.

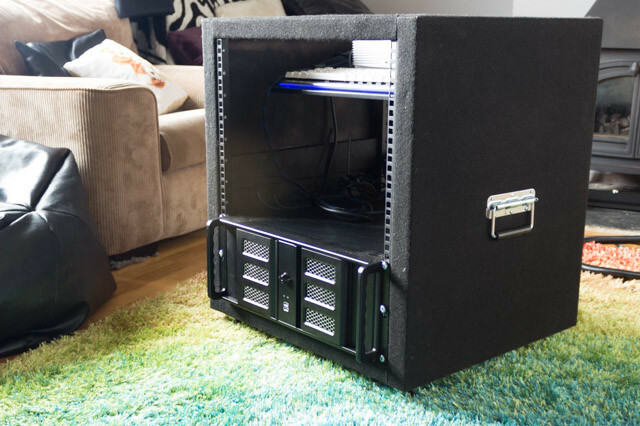

Cu șinele raftului înșurubate din nou, am montat noua mea carcasă pentru computer pentru jocuri, un raft pentru proiector și o bandă electrică. Încă aștept livrarea unei tastaturi / monitor diapozitiv 1U și a unui sertar 4U pentru a ține kit-ul VR, dar acesta este în esență produsul finit.

Sper că te-am inspirat să-ți construiești propriul rack; este distractiv să construiești, relativ ușor și o modalitate foarte convenabilă de a transporta o mulțime de echipamente computerizate.

Costul total a fost ridicat la aproximativ 100 de dolari, o bucată mare pe covor și șine. Fără îndoială, cerințele dvs. vor fi diferite, dar aceasta este frumusețea construirii și a proiectării voastre proprii. Dacă aveți nevoie de un suport mai puternic, mai mare, încercați aceste planuri pentru un Rack 20U de la TomBuildsStuff.

Întrebări, comentarii sau sugestii? Întrebați și voi face tot posibilul să vă răspund.
